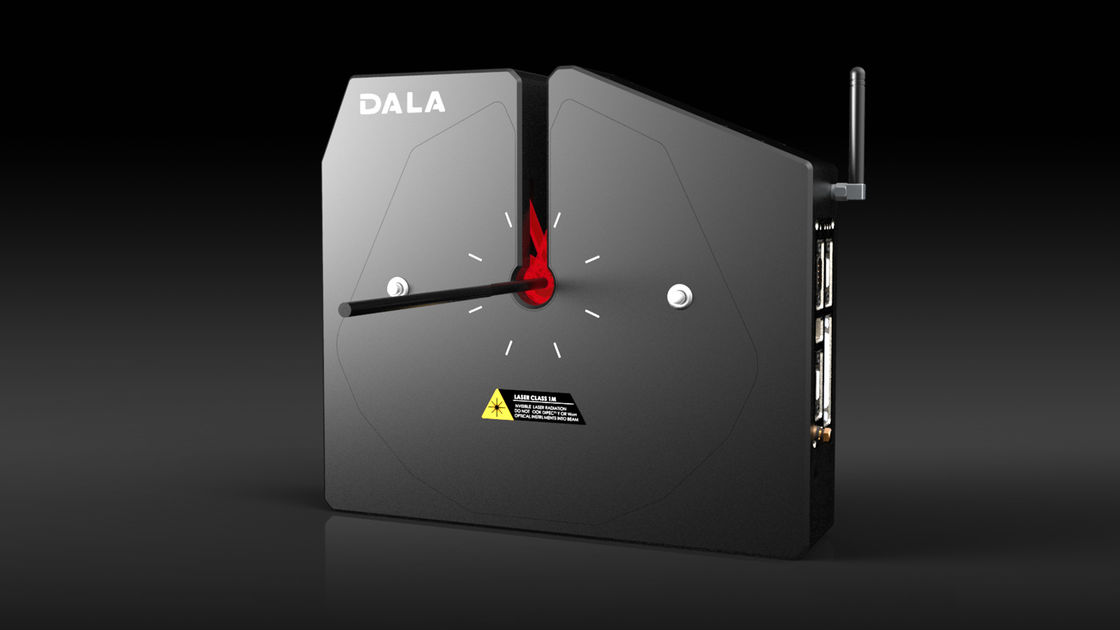

4 Axis Laser Diameter Gauge Portable Micrometer Kecepatan Tinggi

Name: 4 Axis Laser Diameter Gauge Portable Micrometer Kecepatan Tinggi
Brand: Screate DALA
SKU: F4010-k
Rating: 4.8 (150 reviews)

Rincian produk

Tempat asal: Cina

Nama merek: Screate DALA

Nomor model: F4010-k

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Dapat dinegosiasikan

Harga: negotiable

Kemasan rincian: kemasan standar, sesuai permintaan pelanggan

Waktu pengiriman: 7 - 15 hari kerja

Syarat-syarat pembayaran: T/T, dll.

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    4 Axis Laser Diameter Gauge, Pengukur Diameter Laser Berkecepatan Tinggi, Mikrometer laser portabel 4 sumbu


Data pengukuran:	diameter dan ovalitas, benjolan dan leher	Aplikasi:	kawat & kabel listrik, kawat baja, kawat tembaga berenamel, dll.
Pengukuran:	0,3~10mm	Kemungkinan diulang:	± 0,2μm
Frekuensi:	10KHz/sumbu	Ukuran:	27524260mm
Sumber listrik yang berfungsi:	24V ±10% 40VA	komunikasi:	WIFI, RS485 MODBUS RTU, BISA, PROFINET, PROFIBUS, ETHERNET IP

Data pengukuran:	diameter dan ovalitas, benjolan dan leher
Aplikasi:	kawat & kabel listrik, kawat baja, kawat tembaga berenamel, dll.
Pengukuran:	0,3~10mm
Kemungkinan diulang:	± 0,2μm
Frekuensi:	10KHz/sumbu
Ukuran:	27524260mm
Sumber listrik yang berfungsi:	24V ±10% 40VA
komunikasi:	WIFI, RS485 MODBUS RTU, BISA, PROFINET, PROFIBUS, ETHERNET IP

Deskripsi

4 Axis Laser Diameter Gauge Portable Micrometer Kecepatan Tinggi

Baik pada pengukuran objek bergetar, mengembalikan status aktual objek

F4010-K beroperasi berdasarkan prinsip difraksi laser (difraksi Fresnel), dengan desain yang sederhana yang memastikan pengukuran yang stabil dan akurat selama masa pakai yang diperpanjang.

Dengan waktu paparan yang sangat singkat 0,8 mikrodetik, ia mempertahankan akurasi pengukuran bahkan pada benda yang bergetar.Frekuensi pengambilan sampel cepat 10 kHz memungkinkan untuk mendeteksi benjolan dan leher pada objek.

Perangkat 4-sumbu mencakup area yang lebih luas dengan lebih sedikit titik mati, memberikan data pengambilan sampel yang lebih komprehensif untuk mencerminkan kondisi kawat dengan akurat.Hal ini membuatnya sangat cocok untuk aplikasi dengan persyaratan ovalasi yang ketat.

Dengan pengulangan pengukuran ± 0,2um, F4010-k serbaguna, berlaku untuk berbagai bahan seperti kawat listrik & kabel, kawat baja, kawat tembaga enamel, tabung medis, filamen 3D,dan lebih, terlepas dari transparansi mereka.

Pengukuran 4 sumbu,Less bind area

Gambar di bawah ini menjelaskan hubungan antara hasil pengukuran dan jumlah sumbu. Semakin besar jumlah sumbu, semakin sedikit titik mati, menghasilkan pengukuran yang lebih akurat.

4 Axis Laser Diameter Gauge Portable Micrometer Kecepatan Tinggi 1

Frekuensi pengambilan sampel sumbu tunggal 10 KHz

Frekuensi pengambilan sampel dapat mencapai hingga 10 kHz karena tidak adanya batasan kecepatan motor, yang memungkinkan untuk mengumpulkan informasi yang lebih rinci tentang objek yang sedang diukur.

Layar sentuh, Komputer, Ponsel

DALA F4010-K dapat dikelola oleh komputer, ponsel dan layar sentuh, seperti pengaturan parameter, manajemen data pengukuran,

dan sebagainya,pelanggan dapat memilih sebagai permintaan aplikasi mereka.
4 Axis Laser Diameter Gauge Portable Micrometer Kecepatan Tinggi 3

Spesifikasi Teknis

Model	F4010-K
sumbu	4 sumbu
Data pengukuran	diameter dan ovasi, benjolan dan leher
Frekuensi	40KHz
Jangkauan pengukuran	0.3 ~ 10mm
Kemungkinan diulang⁽¹⁾	± 0,2μm
Keakuratan⁽²⁾	Keakuratan diameter:±(0,001+0,01%D) mm Keakuratan ovalisasi: < 0,5 mm: ± 0,004 mm ≥ 0,5mm: ±2(0,001+0,01%D) mm
Min tinggi cacat	0.01mm
Min panjang cacat⁽³⁾	0.2mm ((kecepatan kawat120m/menit) 0.8mm ((kecepatan kawat500m/menit)
Ukuran	27524260mm
Sumber daya kerja	24V ± 10% 40VA
Suhu operasi	5°C ~ 50°C
Tampilan	Layar LED
Pelabuhan komunikasi	Standar:WIFI,RS485 MODBUS RTU,CAN Opsi:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT
Pelabuhan listrik	Standar: output digital ((relay), input digital, input analog, port input encoder pulse Opsi: Kontrol umpan balik PI⁽⁴⁾
Pengumpulan dan analisis data	tersedia (opsi DS14 ZT sistem tampilan dan kontrol,DMS1000)
Alarm di luar toleransi	tersedia
Mode transparan	tersedia

Catatan:

(1) mengatur jendela geser sebagai 100ms, di luar repeatability diameter φ1mm batang bulat di daerah pusat pengukuran

(2) mengatur jendela geser sebagai 100ms, deviasi diameter luar φ1mm batang bulat di daerah pengukuran

(3) menetapkan waktu rata-rata pengukuran cacat sebagai 0ms, panjang cacat minimum yang tidak dapat dilewatkan di area pengukuran

(4) Kontrol umpan balik PI adalah opsional, tetapi harus dipesan saat memesan
