Rincian produk
Tempat asal: Cina
Nama merek: Screate DALA
Nomor model: Seri TL-3000
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Dapat dinegosiasikan
Harga: Negotiable
Kemasan rincian: kemasan standar, sesuai permintaan pelanggan
Waktu pengiriman: 7 - 15 hari kerja
Syarat-syarat pembayaran: T/T, dll.
Data pengukuran: |
diameter, ovalitas, lebar, tebal, benjolan dan leher |
Aplikasi: |
kawat bundar, kawat pipih, kawat transparan, selang dan batang dll. |
Pengukuran: |
0,03~120mm |
Sumber listrik yang berfungsi: |
24V ±10% 40VA |
komunikasi: |
WIFI, RS485 MODBUS RTU, BISA, PROFINET, PROFIBUS, ETHERNET IP |
Data pengukuran: |
diameter, ovalitas, lebar, tebal, benjolan dan leher |
Aplikasi: |
kawat bundar, kawat pipih, kawat transparan, selang dan batang dll. |
Pengukuran: |
0,03~120mm |
Sumber listrik yang berfungsi: |
24V ±10% 40VA |
komunikasi: |
WIFI, RS485 MODBUS RTU, BISA, PROFINET, PROFIBUS, ETHERNET IP |

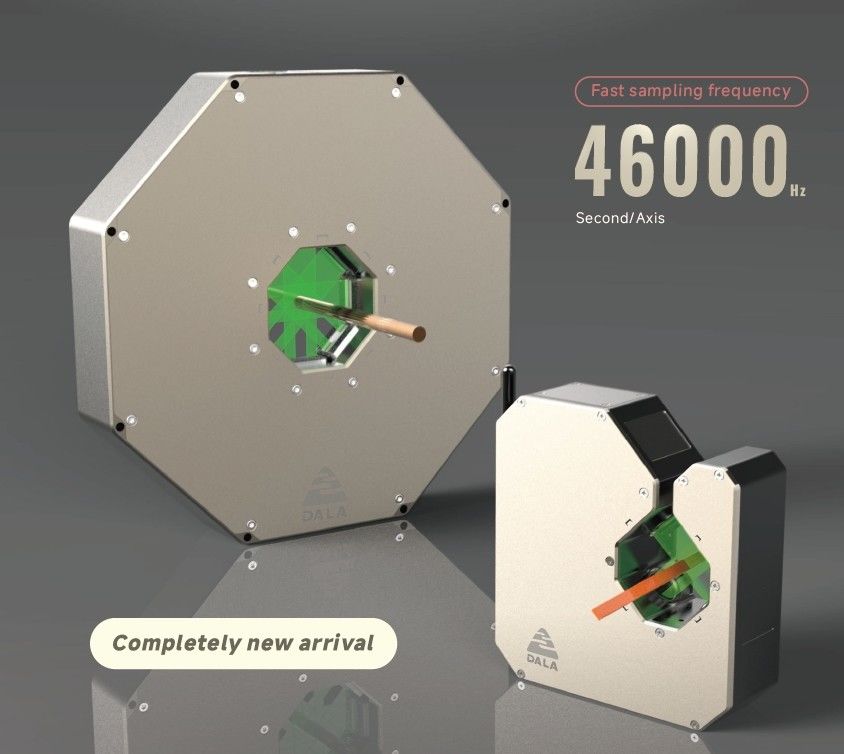

| Model | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| sumbu | 2 sumbu | 2 sumbu | 4 sumbu | 2 sumbu |
| Jangkauan pengukuran | 0.03 ~ 6mm | 0.2 ~ 25mm | 0.2 ~ 25mm | 0.8~120mm |
| Kemungkinan diulang | ± 0,03μm(1) | ± 0,1 μm(2) | ± 0,1 μm(2) | ± 0,3μm(3) |
| Keakuratan | ± 0,5μm(4) | ± 2 μm(5) | ± 2 μm(5) | ± 5 μm(6) |
| Frekuensi pengambilan sampel | 46KHz/Sumbu | 46KHz/Sumbu | 46KHz/Sumbu | 20KHz/Sumbu |
| Ukuran ((L*W*H) | 180*198*60mm | 270*296*60mm | 380*380*68mm | 507*492*65mm |
| Aplikasi | kawat bulat, kawat datar, kawat transparan, selang dan batang dll. | |||
| Data pengukuran | Diameter, oval, lebar, ketebalan, benjolan dan leher | |||
| Sumber daya listrik | 24V ± 5%, maksimal 75W | |||
| Tampilan | LED | |||
| Antarmuka komunikasi |
Standar:RS485 MODBUS RTU,CAN,WIFI Opsi:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT, dll. |
|||
| Pelabuhan listrik |
Default: Digital output (relay), Digital input, Analog input encoder pulse input port. Opsi: Kontrol umpan balik PI, output analog(7) |
|||
| Kemampuan beradaptasi dengan lingkungan | Bekerja sementara. | 0 ~ 50 °C | ||
| Pekerjaan Lingkungan. | 20 ~ 85% RH ((Tidak ada kondensasi) | |||
| Cahaya | lampu pijar, lampu neon 3000lx atau kurang | |||
| Resistensi getaran | 10~55Hz amplitudo penuh 1,5mm dalam arah XYZ selama 2 jam | |||
| Ketahanan benturan | 10G/6ms | |||
| Kelas IP | IP65 | |||
| Analisis pengumpulan data | Sistem perangkat lunak pengukuran DMS1000,DS14 ZT sistem tampilan dan kontrol | |||
| Alarm di luar toleransi | Dukungan | |||
| Mode transparan | Dukungan | |||
Catatan:
(1) Atur rata-rata jumlah kali menjadi 1150 dan ukur nilai ±2σ dari batang standar bulat dengan diameter 10 mm di pusat area pengukuran.
(2) Untuk diameter objek 10 mm, akurasi pengukuran adalah ± 2um ketika bergerak di pusat 8 * 8 mm;
(3) Kontrol umpan balik PI dan opsi analog harus dipesan pada saat memesan perangkat.
(4) Pindahkan batang bulat φ1mm di area pengukuran 2*2mm dan lakukan kesalahan pengukuran;
(5) Pindahkan batang bulat φ10mm di area pengukuran 8*8mm dan lakukan kesalahan pengukuran;
(6) Pindahkan batang bulat φ40mm di area pengukuran 40*40mm dan lakukan kesalahan pengukuran;
(7) Modul komunikasi industri dan modul kontrol umpan balik PI dipasang sebelum keluar dari pabrik, jadi beri tahu permintaan sebelum memesan.
